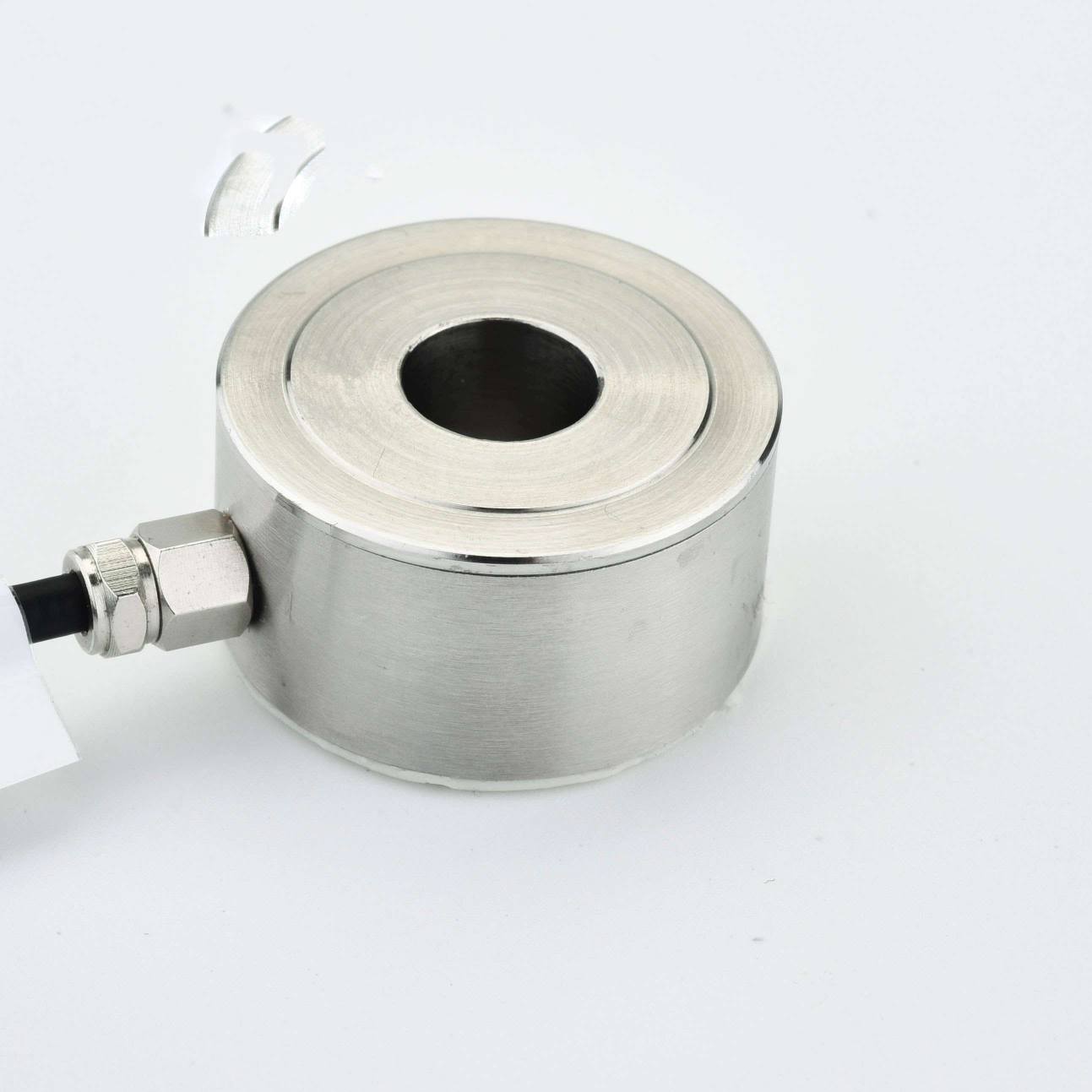

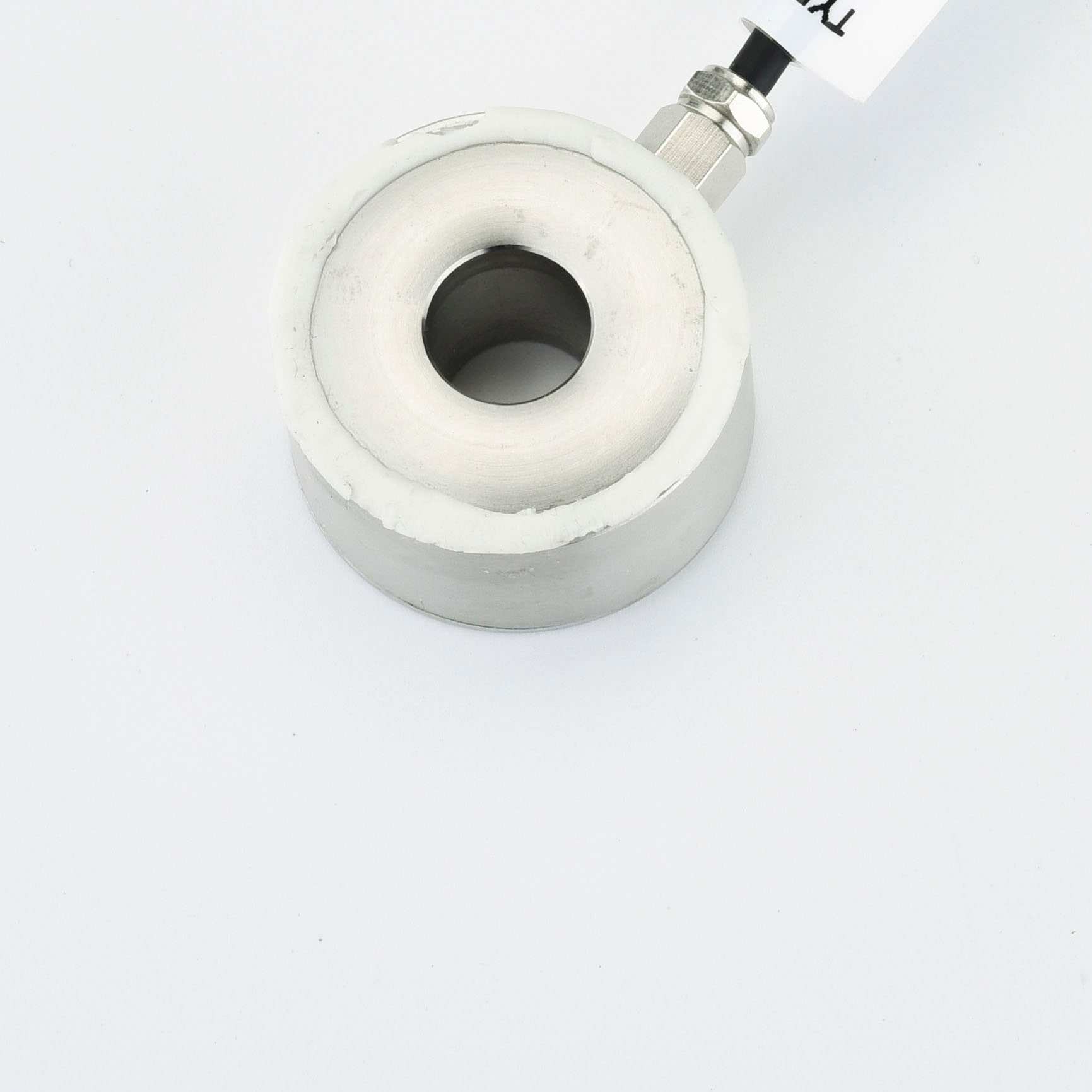

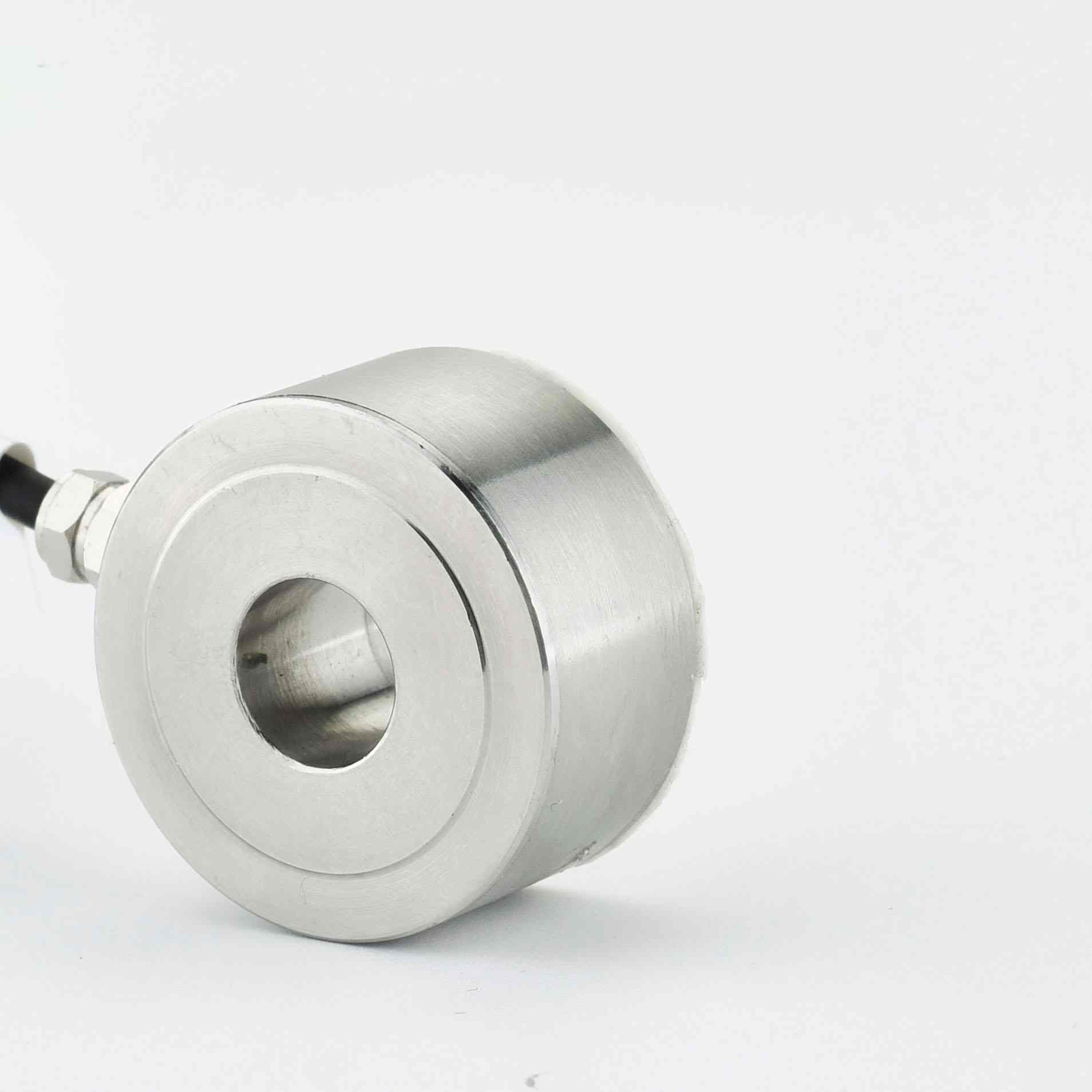

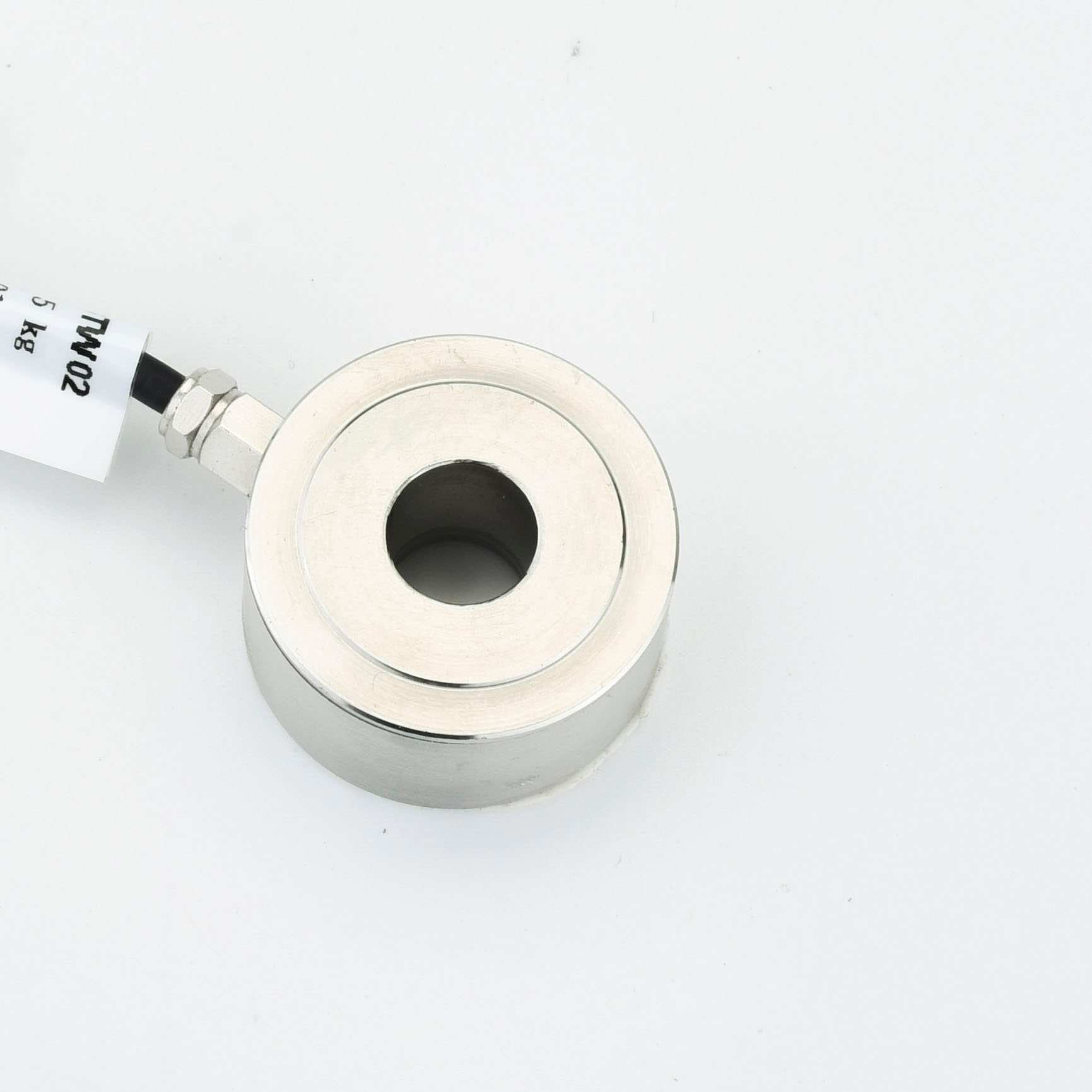

STW20 Spoke Type Hollow Load Cell main image

STW20轮辐式中空测力传感器

STW20环形中空型力传感器采用轮辐式/截面膜盒式结构设计，具有结构紧凑、安装空间占用小、抗偏载能力强和测量精度高等特点。产品中心通孔或螺纹结构可直接连接丝杆或受力杆，适用于自动化设备、工业测试平台、压力控制系统、装配设备及机械力值监测等场景。STW20支持mV、4-20mA、0-10V、Modbus-485RTU、CANOPEN等多种输出方式，量程覆盖0~10KN至0~80KN，可满足不同工业测力需求。该力传感器具备优异的动态响应性能和稳定性，适合空间有限且动态响应频率低于1000Hz的工业设备使用，是工业自动化力值检测与控制领域的理想选择。

一、产品特点

高精度测量
输出多种信号类型
高强度、响应快
结构紧凑，中空设计，安装空间要求低
轮辐式结构，抗偏载能力强，测量更稳定

二、技术参数

通用电气数据

量程范围	0~10KN 、0~20KN、0~40KN、0~60KN、0~80KN
灵敏度	1.5mV/V
输出信号	mV（默认）、4-20mA、0-5V、1-5V、0-10V、0.5-4.5V、modbus-485RTU、CANOPEN、PNP、NPN
供桥电压	5~12VDC(推荐10VDC)

性能

综合精度	±0.5%F.S
蠕变	±0.05%F.S/30min
零点输出	±0.05%F.S
破零点温度影响	±0.05%F.S/10℃
输出温度影响	±0.05%F.S/10℃
安全过载	150%F.S
工作温度范围	-20℃~+65℃

三、应用领域

工业自动化设备
机器人与机械设备
材料力学试验
拉力测试与力值检测设备
或其他领域

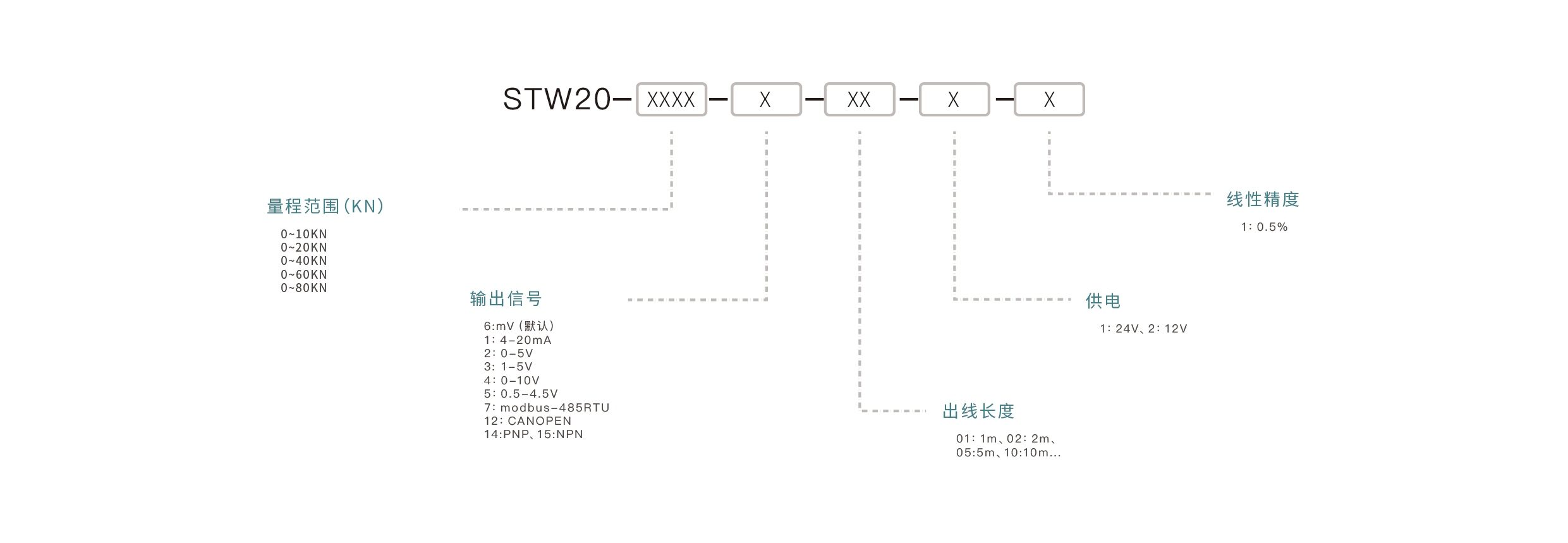

四、选型指南

五、常见问题（FAQ）

Q1: STW20环形中空式力传感器的结构优势是什么？

采用轮辐式或中空膜盒结构，具有抗偏载能力强、结构紧凑、稳定性高等优势，适合复杂工业环境使用。

Q2: STW20环形中空式力传感器的量程范围是多少？

该产品量程覆盖0~10KN至0~80KN，可根据不同工业需求选择合适规格。

Q3: STW20环形中空式力传感器是否适合动态测量应用？

适合，该产品动态响应能力较强，可用于动态频率低于1000Hz的工业测力与控制系统。

Q4: STW20环形中空式力传感器的测量精度如何？

该传感器综合精度可达0.5%F.S，具备良好的线性与重复性，适用于对测量精度要求较高的工业控制系统。

Q5: STW20环形中空式力传感器的安装方式是否灵活？

是的，该产品采用中心通孔或螺纹结构设计，可直接连接丝杆或受力杆，安装灵活，特别适合结构紧凑的设备使用。

Q6: STW20环形中空式力传感器支持哪些信号输出方式？

该产品支持多种工业信号输出，包括mV、4-20mA、0-10V、1-5V、0-5V、0.5-4.5V以及Modbus-485 RTU、CANOPEN、PNP、NPN等，兼容性强，便于系统集成。

Q7: STW20环形中空式力传感器适用于哪些工业应用场景？

STW20环形中空式力传感器广泛用于工业自动化力值检测、压力与拉力测试、装配压装控制系统、机器人设备及材料试验平台等场景，适合空间受限且需要高精度测力的工业应用。
